H-Beam • T-Bar
HOME > 제품소개 > H-Beam • T-Bar

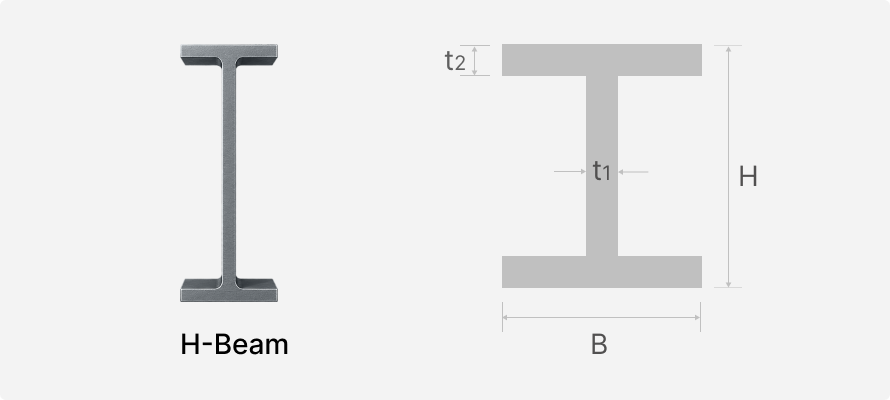

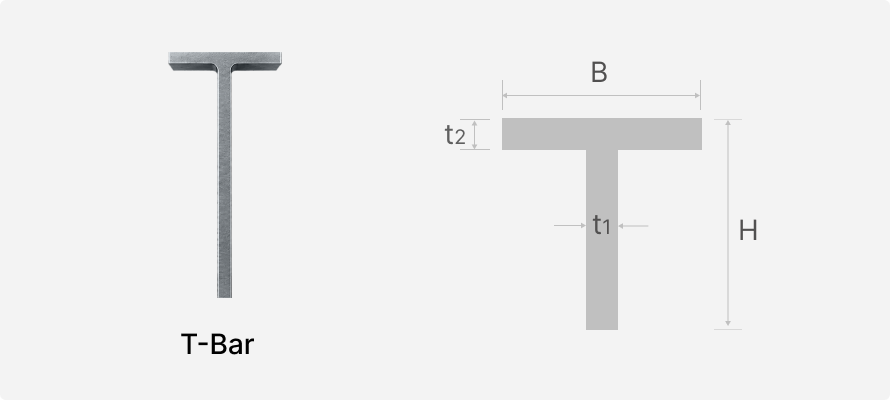

단면 형상
레이저 절단 가능
규격
| 규격 (mm) H x B x t1 / t2 |
Type | 304 | 주문생산 | |
|---|---|---|---|---|
| 표준 길이 : 6m | ||||
| kg/m | ||||
| 100 x 100 | 6 / 8 | Welded | 17.1 | |
| 125 x 125 | 7 / 9 | 23.7 | ||
| 150 x 150 | 7 / 10 | 31.4 | ||
| 200 x 100 | 6 / 8 | 21.1 | ||
| 200 x 200 | 8 / 12 | 50.4 | ||
| 250 x 250 | 9 / 14 | 72.5 | ||
| 기타 규격 | – | ● | ||
* 상기 표에 기재된 중량은 공차를 고려하지 않은 이론적인 중량이며, 실제 중량과 차이가 있을 수 있음.
허용 공차
| 높이 (H) | 300 mm 이하 : ± 2.0 mm |
|---|---|
| 300 mm 초과 : ± 3.0 mm | |
| 폭 (B) | ± 2.0 mm |
| 직각도 | 변 (B) x 1.2% 이하 단, 최소치는 2.0mm |
| 중심의 치우침 | ± 2.0 mm |
| 직진도 | 길이의 0.20% 이하 |
| 길이 | + 50 mm, – 0 mm |
|
